Acquisizione dell'emissione acustica e bordo di elaborazione
Produciamo due generi di acquisizione degli EA ed Ex-parametro bordi di elaborazione, di 4 canali il bordo standard degli EA e
bordo di 4-channel EA. Entrambi i bordi degli EA sono compatibili con il telaio di SEAU3H. E combinazioni differenti di bordo degli EA
può essere selezionato per soddisfare le richieste differenti.

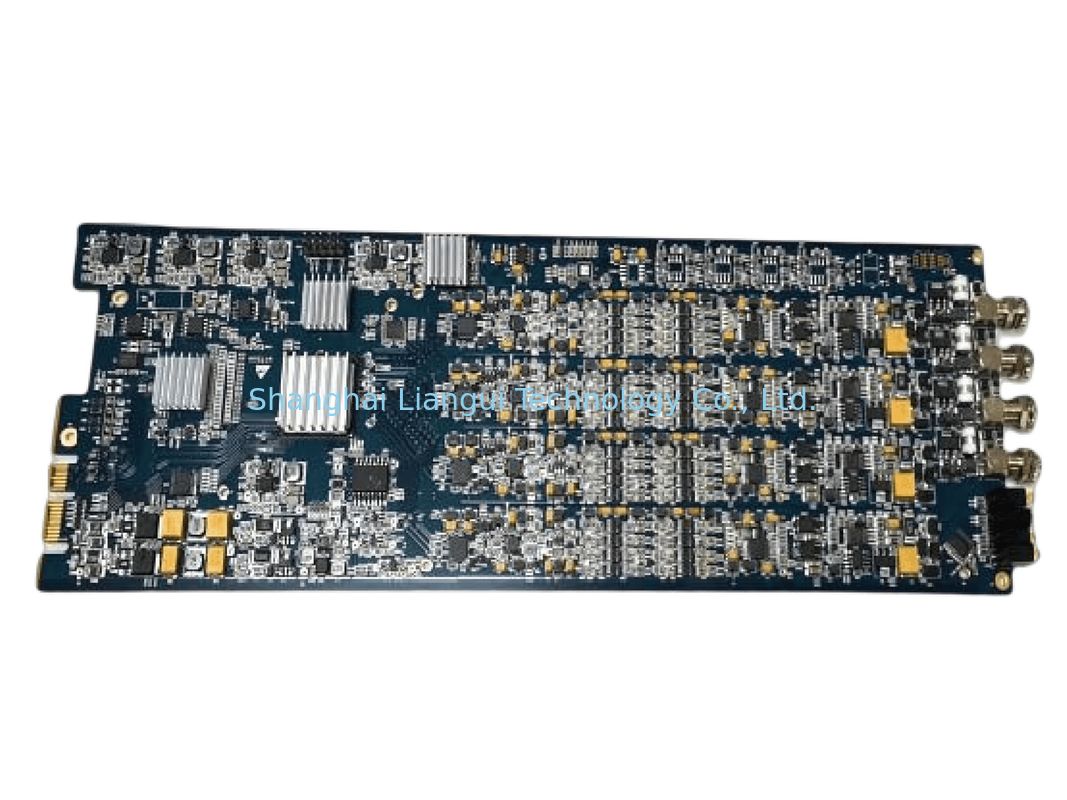

Bordo degli EA del canale di norma 4
adotta la progettazione di 4 canali per bordo. Ogni canale ha un indipendente ADC di 10M/S e di 16bit,
elaborazione dei segnali ad alta velocità del chip di FPGA e carta di cache indipendente 1Gb per non assicurare perdita di dati.
Il filtro digitale in tempo reale dall'hardware unico, controlla liberamente la larghezza del segnale.
| Gamma dinamica |
dB 90 |
| Rumore ospite |
<10db>
|
| Ampiezza massima del segnale |
100dB |
|
Forma d'onda
Punti campionari
|
Massimo 128 k/channel |
Modo di innesco |
Innesco della soglia, innesco di sincronizzazione,
innesco di ex-parametro, servo innesco
|
| Filtro analogico |
20kHz, 100kHz, filtri passa-alto 400kHz,
100kHz, 400kHz, filtri passa-basso 1200kHz
|
| Filtro da Digital |
1KHz-2.5MHz |
Elaborazione dei segnali degli EA |
Ogni bordo ha parametri di caratteristica degli EA
funzione in tempo reale dell'estrazione
|
| Potere |
UNA CC DI 5 V |
Gamma dell'input di segnale degli EA |
±10V, può regolare la gamma di tensione in ingresso del segnale
giù a ± 5V, ± 2V, ± 1V, ± 0.1V,
|
| Frequenza di risposta |
1kHz-2.5MHz |
| Rifornimento potenza di uscita |
28V o 5V o 0V |
| Impedenza introdotta |
50Ω |
| Consumo di energia |
10.5W (4 canali per il campionamento continuo) |
Parametri degli EA |
Orario di arrivo, AMP, conteggi, conteggi di aumento,
Durata, energia, tempo di aumento, RMS, ASL
|
bordo degli EA del canale di Ex-parametro 4
ha un canale più esterno di acquisizione di parametro che il bordo standard degli EA di 4 canali,
e l'interfaccia è 16 un porto del perno LEMO, che può acquistare il segnale esterno di tensione di ±10V
e segnale dell'emissione acustica contemporaneamente. Se questo bordo è selezionato, deve occupare il bordo
la scanalatura prima del bordo standard degli EA di 4 canali e deve essere usata con la scatola di EX-PARA.
| frequenza di campionamento di Ex-parametro |
Supporti fino a 12 ex-parametri analogici
canali di ingresso, frequenza di campionamento totale 1M
|
| gamma dell'input di Ex-parametro |
±10 V |
| Dimensione |
300mm x 100mm |
| peso |
186g |
| Temperatura di funzionamento |
-10℃~45℃ |
Informazioni di società:
La tecnologia il Co., srl di Shanghai Liangui è commessa a promuovere la prosperità e lo sviluppo del mondo con la tecnologia, mettendo a fuoco sulle soluzioni intelligenti di automazione & dell'attrezzatura a per aiutare le imprese a migliorare il processo di produzione ed a minimizzare il costo.
Siamo un'attrezzatura & un fornitore di servizio intelligenti di integrazione della soluzione di automazione. La nostra società ha un gruppo professionale di vendite di commercio estero e un gruppo con esperienza del supporto tecnico, i principi di nostro lavoro di gruppo è cliente in primo luogo e soluzione veloce. La nostra portata di affari include l'apparecchiatura di collaudo di NDT, gli strumenti difficili dell'emissione acustica, il materiale meccanico ed elettrico industriale ecc. del robot.
La nostra divisione difficile di NDT è specializzata nella R & S, la produzione, le vendite ed i servizi tecnici dell'applicazione degli strumenti difficili dell'emissione acustica, il rivelatore ultrasonico del difetto, lo spessimetro ultrasonico ed altri strumenti difficili. Il nostro gruppo di R & S ha la capacità di sviluppare i sensori, software elettronico di misura e l'hardware, possiamo anche personalizzare l'attrezzatura automatizzata e robot non standard di ispezione per i clienti. I nostri prodotti pricipalmente utilizzati reattori industriali del campo (aerospaziale, ferroviario, automobilistico, petrolio & gas, fabbricazione, industria di trasformazione) e della produzione di energia (rinnovabile, nucleare, nei nuovo, i reattori avanzati, i reattori di ricerca, gas si sono combinati, carbone, cogenerazione).
Il nostro obiettivo è di aiutare sempre i nostri clienti a rispettare le loro norme di sicurezza elevate, proponenti le soluzioni efficienti di ispezione basate sui servizi globali che riducono i costi e l'efficienza di processo di aumento, fa le facilità e la produzione di energia industriali per funzionare sicuro, efficientemente ed eccellentemente. Il nostro sistema principale e gli strumenti degli EA dei prodotti sono stati venduti in Cina, U.S.A., Regno Unito, Brasile, Indonesia ecc, che vincono la fiducia ed il supporto dei clienti da ogni parte del mondo con una reputazione eccellente.
Imballaggio & spedire
Applicazione di tecnologia:
Industria petrochimica
Settore produzione energia
Prova materiale
Ingegneria civile
Industria di aviazione e di spazio aereo
Elaborazione del metallo
Industria del trasporto
FAQ
1.What è il termine dei prezzi?
CATENA DELL'OROLOGIO Canton.
2.What è la garanzia tempo?
12 mesi dopo la data della spedizione
3.What è la data di consegna?
10-30 giorni dopo la ricezione del pagamento avanzato di 100% T/T.
4.How da occuparsi della parte difettosa se supera il tempo della garanzia?
Il cliente può restituire le parti difettose per la nostra prova e mantenendo, tutta la tassa logistica dovrebbe essere al costo del cliente.
