Impilatore automatico per laminazione EI-66 per gruppo nucleo di trasformatori di media potenza, precisione ±0,1 mm, 250 pile/min, controllo PLC, CE

EI-66 Macchina automatica per l'accumulo di laminazione per l'assemblaggio del nucleo del trasformatore a potenza media

La macchina di impilamento automatico per la laminazione EI-66 è appositamente progettata per la produzione di nuclei di trasformatori di media capacità, gestendo le laminazioni in acciaio al silicio EI-66 con precisione e affidabilità.È l'aggiornamento ideale da metodi manuali o semiautomatici per i produttori che producono trasformatori di potenza da 50-200 VA, trasformatori strumentali di corrente/tensione e nuclei del reattore. Sotto controllo PLC a circuito chiuso, la macchina alimenta alternativamente le laminazioni di tipo E e I nelle bobine pre-rivolte,completare il processo di impilazione intercalato a velocità fino a 250 impilazioni al minuto con precisione di impilazione pari a + o - 0.1 mm. Questo elimina l'errore di interruzione e l'impilazione allentata comuni nelle operazioni manuali, aumentando la consistenza di permeabilità del nucleo oltre il 95 per cento.

Dal foglio di silicio al nucleo finito

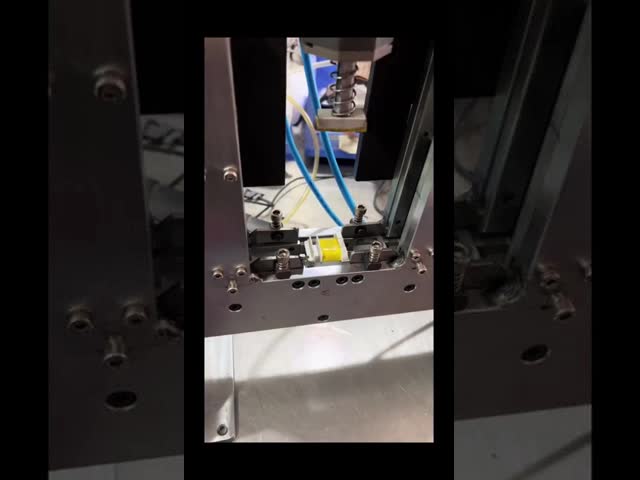

Il processo di impilazione EI-66 segue un flusso di lavoro semplificato a ciclo unico:l'operatore carica le pile di lamiere di acciaio di silicio EI-66 pre-tagliate nel magazzino di alimentazione e posiziona la bobina di ferita sul dispositivoIl sistema PLC attiva quindi il meccanismo di alimentazione pneumatico, che separa e seleziona le singole laminazioni E, le inserisce nella finestra della bobina,poi raccoglie e inserisce le laminazioni I in un modello interlacciatoUn sensore fotoelettrico conta ogni laminazione e verifica l'inserimento.Il nucleo finito viene rimosso e pronto per la fase successiva di produzioneL'intero ciclo richiede solo pochi secondi per nucleo, senza necessità di manipolazione manuale della laminazione.

Specificità principali

Cosa rende diversa la macchina EI-66

✅Ottimizzato per nuclei di medie dimensioni- Il magazzino di alimentazione, le matrici di inserimento e il dispositivo di bobina sono specificamente dimensionati per le laminazioni EI-66.questo modello dedicato mantiene prestazioni di alimentazione e inserimento costanti in lunghe serie di produzione della stessa dimensione del nucleo.

✅Conteggio fotoelettrico con logica anti-bloccoSe viene rilevato un errore di alimentazione o un blocco, la macchina si arresta automaticamente entro 0,5 secondi.prevenzione di danni al set di matrici o al nucleo parzialmente impilatoQuesto riduce il tasso di rottamazione al di sotto dello 0,3%.

✅Compatibilità doppia tra CRGO e CRNGOIl meccanismo di alimentazione gestisce sia lamiere di acciaio al silicio orientate al grano che non orientate dallo spessore da 0,3 mm a 0,5 mm.fornire ai produttori flessibilità nella selezione dei materiali di base per diversi obiettivi di efficienza e costi.

✅Impilazione interlacciata per prestazioni magnetiche superioriIl modello interlacciato E e I uno per uno produce nuclei con distribuzione uniforme del flusso e spazi d'aria ridotti al minimo.che è critico per i trasformatori di media potenza in cui la perdita di nucleo ha un impatto diretto sui valori di efficienza.

✅PLC touch screen con memorizzazione delle ricette- Gli operatori possono salvare e richiamare i parametri di impilazione (conteggio di laminazioni, velocità, tempo di permanenza) per i diversi lotti di produzione.

✅Un'impronta compatta per la flessibilità del laboratorio- con un peso di circa 85 kg, la macchina è abbastanza portatile da poter essere spostata all'interno della linea di produzione.

Applicazioni

La macchina di impilazione per laminazione EI-66 è ampiamente utilizzata nella produzione di:

• trasformatori di potenza da 50 a 200 VA per sistemi di controllo e alimentatori industriali

• Trasformatori di corrente (CT) e di tensione (PT) per misurare e proteggere

• Trasformatori audio e di uscita per amplificatori e apparecchiature radiotelevisive

• Reattore e nuclei di soffocamento per filtri e correzione del fattore di potenza

• Componenti elettromagnetici speciali che richiedono l'accoppiamento del nucleo EI-66

Su richiesta sono disponibili attrezzature personalizzate per altre dimensioni di EI (da EI-28 a EI-133) che consentono ai produttori di espandere la produzione con una singola piattaforma.

Servizio post-vendita e assistenza

Abbiamo fornito attrezzature per l'accumulo di laminazione EI a produttori di trasformatori riconosciuti a livello mondiale tra cui GE Vernova, Eaton,CATL, e Chint Electric, con prodotti esportati in oltre 20 paesi. Consegna entro 1-15 giorni lavorativi.supporto dei parametri PLC da remoto, fornitura di ricambi e garanzia di 12 mesi dalla data di consegna.
