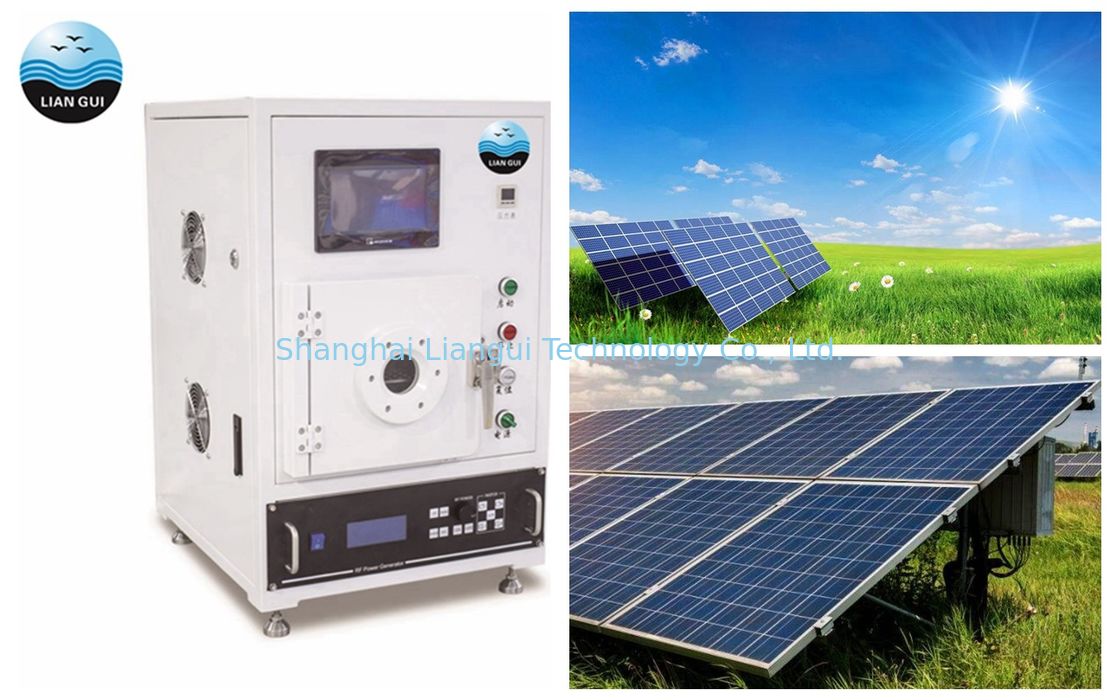

Attrezzatura di trattamento di superficie del plasma di vuoto della pila solare per industria di New Energy

Attrezzatura di trattamento di superficie della macchina del plasma di vuoto della pila solare di industria di New Energy

1. Introduzione di prodotto

Il plasma, dopo solido, liquido e gas, plasma si riferisce a come le quarte dichiarazioni. il Non termale ed il plasma freddo sono usati per modificare le superfici dei tessuti. Le interazioni con plasma freddo hanno scarso effetto sulle caratteristiche in serie dei tessuti. Quando un plasma freddo interagisce con un materiale contenuto all'interno di (substrato), vari eventi accadono, individualmente o in associazione. Quattro tipi importanti di effetti sono: Reticolazione, incisione, functionalization e la formazione di deposito sulla superficie del substrato.

Pila solare

Il trattamento del plasma di bassa temperatura della cellula di superficie del polisiliconico del PF può passivare la superficie del nitruro di silicio, rimuovere la lastra del phospho-silicio, pulire la cellula ed ottimizzare la pelle scamosciata, ecc di superficie. quale può migliorare la prestazione di prodotto della pila solare.

Questa macchina piccola di pulizia del plasma di vuoto facendo uso del tipo principio della coppia induttiva di funzionamento e svolge un ruolo eccezionale nell'isolamento del tubo e delle parti di microonda. È adatto a trattare i prodotti sensibili con alta pulizia. Può occuparsi dei materiali di plastica e biochimici, PDMS, vetro o semiconduttore del metallo, ceramica, materiali compositi, polimero ed altri materiali, ha l'effetto di superficie pulita eccellente, sterilizzazione, migliorante il cambiamento della bagnabilità, cambiamento della proprietà della superficie e migliorante la forza vincolante sulla superficie del materiale.

2. Caratteristiche

• Pricipalmente applicabile a produzione della piccola scala ed all'esperimento scientifico.
• Piccolo volume, struttura e facile da operare stretti e mantenere.
• Tecnologia tedesca del plasma del centro.
• Materiale importato di acciaio inossidabile 316; resistente alla corrosione.
• Macchina di controllo importata di flusso preciso della valvola a spillo.
• Canale trattato bidirezionale del gas del reattivo.
• Personalizzazione disponibile.

3. Parametri tecnici:

4. Composizione in Equipmemt:

La macchina di pulizia del plasma è composta di camera della reazione (anche conosciuta come la camera di vuoto), il sistema di vuoto, il sistema di scarico, il sistema di controllo elettrico, sistema di controllo di flusso dell'assunzione.

1. La camera della reazione è composta di camera di vuoto e di elettrodo, che è uno spazio della reazione del plasma. Gli oggetti da elaborare sono disposti nella camera della reazione.
2. Il sistema di vuoto consiste di un vacuometro, di un pulsometro e di un tubo di vuoto, che è responsabile dell'eliminazione dell'aria nella camera della reazione e del mantenimento del grado appropriato di vuoto durante il funzionamento.
3. Il sistema di scarico fornisce il segnale e l'energia affinchè la camera della reazione ecciti la ionizzazione di gas della reazione nella camera della reazione per formare il plasma stato necessario.
4. La funzione del sistema di controllo elettronico è di controllare il processo di azione dell'attrezzatura secondo i parametri trattati ottimali ed i punti e mantiene la stabilità dei parametri trattati
5. Il sistema di controllo di flusso dell'assunzione pricipalmente è composto di misuratore di portata e di elettrovalvola a solenoide, il suo ruolo è di controllare esattamente il flusso dell'assunzione del gas di reazione e mantiene il grado necessario di vuoto durante l'operazione.

5. Operazione dell'attrezzatura

   1) Apra la porta della camera di vuoto, metta gli oggetti da elaborare nella camera di vuoto e vicino la porta della camera di vuoto;

   2) Accenda i parametri principali dell'insieme e dell'interruttore di accensione tramite il touch screen;

   3) L'attrezzatura funzionerà automaticamente secondo i parametri stabiliti (il → della presa d'aria del → di vuoto scarica il → svuota). Dopo il trattamento, il cicalino suonerà per ricordare all'operatore che l'esperimento è stato completato;

   4) Apra la copertura della porta della camera di vuoto ed elimini gli oggetti elaborati.

6. Principio di pulizia del plasma

• Introduzione di plasma:

Il plasma è un genere di stato attuale della sostanza. Solitamente è giustapposto con gli stati liquidi e gassosi del solido, di una sostanza ed è chiamato «le quarte dichiarazioni». Può usare le particelle ad alta energia del plasma e la reazione fisica e chimica della superficie del materiale per realizzare l'attivazione di superficie del materiale, incisione, decontaminazione ed altri processi come pure il coefficiente materiale di attrito, l'adesione e le proprietà idrofile ed altre di superficie dello scopo di miglioramento.

• Effetto di pulizia di plasma:

La superficie del materiale trattato è pulita chimicamente e fisicamente stabilendo il contatto della superficie del materiale e del plasma e reagire facendo uso di tecnologia non inquinante del plasma (caratteristiche del plasma di bassa temperatura) per migliorare la scorrevolezza della superficie, nuovo gruppo funzionale chimico dell'impianto e realizzare incisione.

   (1) pulizia ed attivazione per la superficie del materiale

 (2) nuovo effetto chimico del gruppo funzionale della forma.

Se il gas del reattivo è introdotto in gas elettricità-scaricato, la reazione chimica complessa accadrà alla superficie di materiale attivato. I nuovi gruppi funzionali saranno introdotti, quale il hydrocarbyl, amidogen e carbossilico, che sono gruppi attivi e potrebbero migliorare significativamente l'attività della superficie del materiale.


La pulizia del plasma rimuove la contaminazione dei prodotti organici con la reazione chimica o l'ablazione fisica degli idrocarburi sulle superfici trattate. I gas trattati chimicamente reattivi (aria, ossigeno) reagiscono con gli strati monomolecolari dell'idrocarburo per formare i prodotti gassosi che sono spazzati via tramite il flusso continuo del gas nella camera del pulitore del plasma. La pulizia del plasma può essere usata invece dei processi chimici bagnati, quale incisione del piranha, che contengono i prodotti chimici pericolosi, il pericolo di aumento di contaminazione del reagente ed incisione di rischio ha trattato le superfici.

• La rimozione dell'auto ha montato gli strati monomolecolari dei alkanethiolates dalle superfici dell'oro
• Proteine residue sui dispositivi biomedici
• Pulizia di Nanoelectrode

(3) incisione del plasma.

Incisione del plasma significa un processo di eliminazione la sostanza gassosa volatile generata creando il plasma di un genere di gas adeguato scelto e della sostanza su superficie solida.

Il plasma che incide la tecnica è realmente un genere di processo reattivo del plasma. Il cosiddetto plasma diretto, anche chiamato incisione di ione reattiva, è un genere di forma nell'ambito di cui il plasma è inciso direttamente. I suoi vantaggi principali comprendono l'alti tasso ed uguaglianza d'incisione. I parametri tecnologici di plasma svolgere un ruolo vitale nell'incidere dell'effetto.

7. Processo di pulizia del plasma:

8. Vantaggi di pulizia del plasma:

• Sostituisce la tecnologia non inquinante bagnata tradizionale ed è verde e rispettoso dell'ambiente (non contenendo COV).
• Il gas serve da medium della reazione in modo dal costo di operazione è basso (ossigeno).
• Vasta gamma di applicazione; l'oggetto ed il materiale di base del trattamento non devono essere distinti (diagramma materiale).
• Alta efficienza di pulizia e facile realizzare automazione.
• Migliori la prestazione di superficie del materiale e la forza adesiva mentre rimuovono la sporcizia.

9. Confronto prima e dopo il trattamento del plasma:

L'angolo di contatto di liquido sulla superficie di prodotto solido è un parametro importante per misurare la bagnabilità di liquido sulla superficie di materiale. Se θ90°<90>, la superficie solida è idrofobo.

La misura del valore di dina è molto comune nella stampa, nel ricoprire, le applicazioni nella laminazione, in saldatura ed in altro. Può riflettere la capacità della superficie del materiale di legare facilmente. In generale, maggior il valore di dina, migliore la prestazione legante della superficie con un altro materiale.

10. Applicazioni comuni:

                     La modifica di superficie dei polimeri migliora la proprietà legante di superficie

         La rimozione del residuo dell'ossido di componenti elettronici, migliora la qualità schiava e migliorare l'effetto legante.

                            I substrati di vetro rimuovono i contaminanti organici

                                     Rimozione di olio dalle superfici di metallo

                                   Graphene e l'altra modifica di pulizia della polvere

                                              Legame attivato di superficie di PDMS

11. Assicurazione di Qaulity e dopo i servizi di Salse:

una garanzia da 1 anno, se l'attrezzatura si guasta durante il periodo di garanzia, fornitore dovrebbe sistemare seguito e l'affare di personnelto con fino alla risoluzione dei problemi.

1) Accessori ed informazioni con attrezzatura.

Quando l'attrezzatura è consegnata, il fornitore fornirà un insieme completo dei documenti tecnici riguardo al funzionamento, all'incarico ed alla manutenzione, compreso i manuali di manutenzione e di funzionamento. Il manuale di manutenzione dovrebbe contenere lo schema circuitale, lo schema circuitale del gas ed il diagramma della conduttura.

2) L'installazione

Fornisca tutti i dati dettagliati stati necessari per preparare per l'installazione di attrezzatura del sito.

3) Addestramento

Durante l'installazione, l'addestramento può essere organizzato a distanza, compresi il funzionamento normale, la riparazione e mantenimento, l'analisi dei problemi del carro armato e procedure di emergenza.

4) Consegna dell'attrezzatura da usare e servizio tecnico post-vendita

Il fornitore fornirà i documenti dell'installazione di attrezzatura, funzionamento e manutenzione e supporto tecnico per addestramento dell'operazione. Inoltre una copia della garanzia che indica la data effettiva e la copertura della garanzia e della persona di contatto del venditore.
