Attrezzatura di plastica dello stampaggio ad iniezione
>

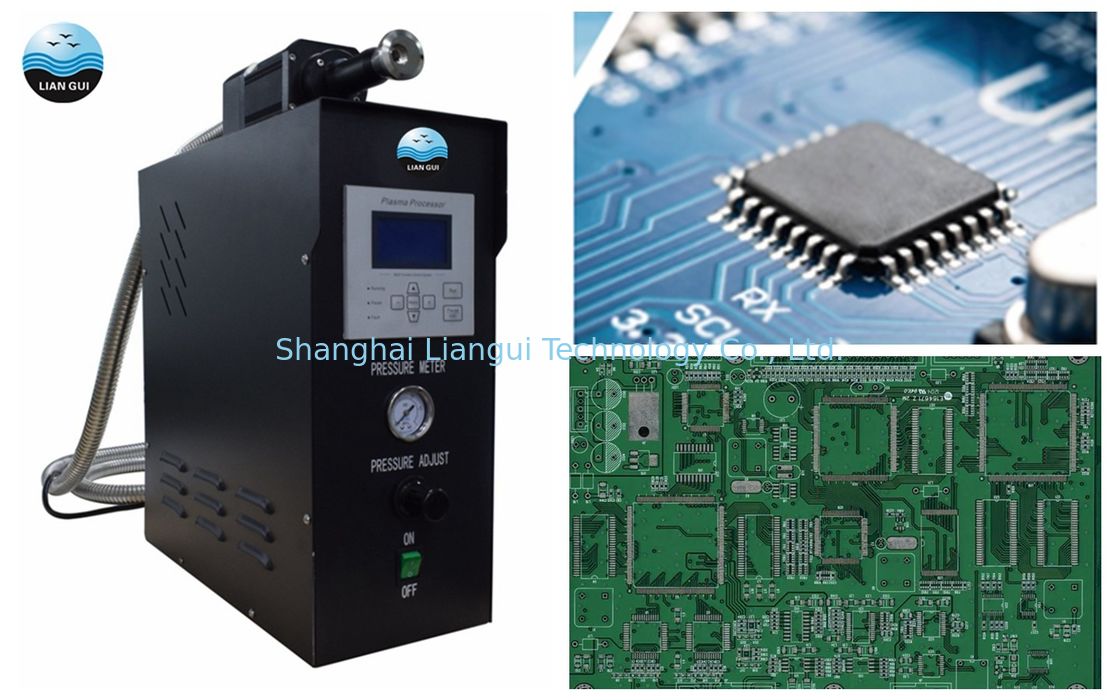

Attrezzatura di trattamento di superficie del plasma per il semiconduttore optoelettronico e circuiti del PWB

Attrezzatura di trattamento di superficie del plasma per il semiconduttore optoelettronico e circuiti del PWB

Dettagli del prodotto:
Luogo di origine: La Cina
Marca: LianGui
Certificazione: CE
Numero di modello: ST 1° APRILE
Informazioni dettagliate
Luogo di origine:
La Cina
Marca:
LianGui
Certificazione:
CE
Numero di modello:
ST 1° APRILE
Nome di prodotto:
Macchina atmosferica di trattamento di superficie
Modello NO.:
ST 1° APRILE
Dimensione:
490 (L)*170 (W)*356 (H) millimetro
Peso principale del telaio:
21kg
Plasma potenza di uscita:
1000w
Potere:
AC220V, 3P, 50-60Hz
Evidenziare:

High Light

Evidenziare:

Attrezzatura di trattamento di superficie del PWB

,

Attrezzatura optoelettronica di trattamento di superficie a semiconduttore

,

Macchina di pulizia del plasma dei circuiti del PWB

Informazioni commerciali
Quantità di ordine minimo:
1
Prezzo:
3000-10000USD per pcs
Imballaggi particolari:
Imballaggio normale del compensato
Tempi di consegna:
7-15 giorni
Termini di pagamento:
T/T, Western Union
Capacità di alimentazione:
50-100PCS al mese
Descrizione del prodotto

Il semiconduttore optoelettronico e circuiti del PWB sorge l'attrezzatura del trattamento



1. Introduzione di prodotto



La macchina atmosferica di pulizia del plasma è composta di generatore del plasma, gas che trasporta il sistema e la pistola a spruzzo del plasma. La macchina atmosferica di pulizia del plasma dipende da energia elettrica, l'alta tensione dei prodotti, energia ad alta frequenza. Queste energie generano il plasma di bassa temperatura nello scarico di incandescenza attivato e controllato nel tubo d'acciaio dell'ugello ed il plasma è spruzzato alla superficie trattata con l'aiuto dello spazio di compressione, con conseguente fisico medica e modifiche chimiche corrispondenti sulla superficie trattata. La superficie dell'oggetto trattato è pulita, olio, gli additivi ed altri ingredienti sono rimossi e l'elettricità statica di superficie si elimina. Allo stesso tempo, la superficie è stata attivata, adesione aumentata, è favorevole al prodotto legame, spruzzare, stampare e sigillare.



Attrezzatura di trattamento di superficie del plasma per il semiconduttore optoelettronico e circuiti del PWB 0    Attrezzatura di trattamento di superficie del plasma per il semiconduttore optoelettronico e circuiti del PWB 1





2. Caratteristiche


  • Tecnologia di circuito tedesca: La tecnologia di circuito di alimentazione ad alta tensione importata, produce il plasma neutrale ad alta densità, per assicurare l'effetto di pulizia superiore
  • Componenti del centro di alta qualità: La pistola a spruzzo adotta il materiale importato della lega, la resistenza ad alta temperatura, la resistenza di ossidazione, tempo di impiego lungo.
  • Pulisca alla bassa temperatura senza danno: La pulizia ultrabassa della temperatura (può essere controllato all'interno di 50℃) non danneggierà la superficie del prodotto.
  • Protezione completa di sicurezza: Funzioni di protezione di sicurezza di temperatura, protezione di sovraccarico, protezione di disordine di pressione d'aria, protezione dell'allarme della rottura di cortocircuito, tutti i tipi di protezione di misoperation.

3. Parametri tecnici:





NO Oggetto specificazione
Specifiche dell'alimentazione elettrica di controllo di plasma
 1 DIMENSIONE (L*W*H) 490mm×170mm×356mm
 2 Peso 21kg
 3 Alimentazione elettrica AC220V, 50-60Hz, 3wire
 4 potenza di uscita 100W--1000W (regolabile)
 5 Diametro di Plasmaeffective 2mm-10mm Regolabile
 6 Giunto di lavoro dell'assunzione connettore di 4×6mm
 7 Quantità di uso di gas di funzionamento CDA: 46±6L/min
 8 Pressione d'aria 4.20±0. /kg/cm
 9 Spazio di configurazione

Deposito in un posto ben ventilato (temperatura ambiente

meno di 30 gradi).

Sinistra della riserva, destra e sopra lo spazio con più di

dissipazione di calore di 150mm,

linea posteriore spazio della riserva 150mm


 Specifiche del gunjet del plasma:
1 DIMENSIONE (H) 85mm×280mm
  2 Peso <2.85kg
  3 Distanza fra l'alimentazione elettrica e il gunjet 3m
Altre specifiche:
 1 Efficace gamma di pulizia 20-80mm Facoltativo
 2 Velocità di elaborazione 50-300mm/sec
 3 Elaborazione della distanza 2mm-10mm all'oggetto



4. Tipo di installazione





Attrezzatura di trattamento di superficie del plasma per il semiconduttore optoelettronico e circuiti del PWB 2   Attrezzatura di trattamento di superficie del plasma per il semiconduttore optoelettronico e circuiti del PWB 3

                         unità di elaborazione del plasma di inglestation                                                               unità di elaborazione doppio-stationPlasma





              Attrezzatura di trattamento di superficie del plasma per il semiconduttore optoelettronico e circuiti del PWB 4                     Attrezzatura di trattamento di superficie del plasma per il semiconduttore optoelettronico e circuiti del PWB 5

                 La copertura e lo scarico di sicurezza possono essere personalizzati                                        online sulla linea di produzione





5. Principio di pulizia del plasma

  • Introduzione di plasma:

Il plasma è un genere di stato attuale della sostanza. Solitamente è giustapposto con gli stati liquidi e gassosi del solido, di una sostanza ed è chiamato «le quarte dichiarazioni». Può usare le particelle ad alta energia del plasma e la reazione fisica e chimica della superficie del materiale per realizzare l'attivazione di superficie del materiale, incisione, decontaminazione ed altri processi come pure il coefficiente materiale di attrito, l'adesione e le proprietà idrofile ed altre di superficie dello scopo di miglioramento.





Attrezzatura di trattamento di superficie del plasma per il semiconduttore optoelettronico e circuiti del PWB 6



  • Effetto di pulizia di plasma:

La superficie del materiale trattato è pulita chimicamente e fisicamente stabilendo il contatto della superficie del materiale e del plasma e reagire facendo uso di tecnologia non inquinante del plasma (caratteristiche del plasma di bassa temperatura) per migliorare la scorrevolezza della superficie, nuovo gruppo funzionale chimico dell'impianto e realizzare incisione.



   (1) pulizia ed attivazione per la superficie del materiale



     Attrezzatura di trattamento di superficie del plasma per il semiconduttore optoelettronico e circuiti del PWB 7



 (2) nuovo effetto chimico del gruppo funzionale della forma.

      Attrezzatura di trattamento di superficie del plasma per il semiconduttore optoelettronico e circuiti del PWB 8

Se il gas del reattivo è introdotto in gas elettricità-scaricato, la reazione chimica complessa accadrà alla superficie di materiale attivato. I nuovi gruppi funzionali saranno introdotti, quale il hydrocarbyl, amidogen e carbossilico, che sono gruppi attivi e potrebbero migliorare significativamente l'attività della superficie del materiale.



(3) incisione del plasma.

Incisione del plasma significa un processo di eliminazione la sostanza gassosa volatile generata creando il plasma di un genere di gas adeguato scelto e della sostanza su superficie solida.

Il plasma che incide la tecnica è realmente un genere di processo reattivo del plasma. Il cosiddetto plasma diretto, anche chiamato incisione di ione reattiva, è un genere di forma nell'ambito di cui il plasma è inciso direttamente. I suoi vantaggi principali comprendono l'alti tasso ed uguaglianza d'incisione. I parametri tecnologici di plasma svolgere un ruolo vitale nell'incidere dell'effetto.



Attrezzatura di trattamento di superficie del plasma per il semiconduttore optoelettronico e circuiti del PWB 9



6. Processo di pulizia del plasma:





Attrezzatura di trattamento di superficie del plasma per il semiconduttore optoelettronico e circuiti del PWB 10



7. Vantaggi di pulizia del plasma:

  • Sostituisce la tecnologia non inquinante bagnata tradizionale ed è verde e rispettoso dell'ambiente (non contenendo COV).
  • Il gas serve da medium della reazione in modo dal costo di operazione è basso (ossigeno).
  • Vasta gamma di applicazione; l'oggetto ed il materiale di base del trattamento non devono essere distinti (diagramma materiale).
  • Alta efficienza di pulizia e facile realizzare automazione.
  • Migliori la prestazione di superficie del materiale e la forza adesiva mentre rimuovono la sporcizia.

8. Confronto prima e dopo il trattamento del plasma:





L'angolo di contatto di liquido sulla superficie di prodotto solido è un parametro importante per misurare la bagnabilità di liquido sulla superficie di materiale. Se θ90°<90>, la superficie solida è idrofobo.



Attrezzatura di trattamento di superficie del plasma per il semiconduttore optoelettronico e circuiti del PWB 11



La misura del valore di dina è molto comune nella stampa, nel ricoprire, le applicazioni nella laminazione, in saldatura ed in altro. Può riflettere la capacità della superficie del materiale di legare facilmente. In generale, maggior il valore di dina, migliore la prestazione legante della superficie con un altro materiale.



Attrezzatura di trattamento di superficie del plasma per il semiconduttore optoelettronico e circuiti del PWB 12



9. Applicazioni comuni:



      Attrezzatura di trattamento di superficie del plasma per il semiconduttore optoelettronico e circuiti del PWB 13

                     La modifica di superficie dei polimeri migliora la proprietà legante di superficie



                    Attrezzatura di trattamento di superficie del plasma per il semiconduttore optoelettronico e circuiti del PWB 14

         La rimozione del residuo dell'ossido di componenti elettronici, migliora la qualità schiava e migliorare l'effetto legante.



               Attrezzatura di trattamento di superficie del plasma per il semiconduttore optoelettronico e circuiti del PWB 15

                            I substrati di vetro rimuovono i contaminanti organici





                  Attrezzatura di trattamento di superficie del plasma per il semiconduttore optoelettronico e circuiti del PWB 16

                                     Rimozione di olio dalle superfici di metallo



                   Attrezzatura di trattamento di superficie del plasma per il semiconduttore optoelettronico e circuiti del PWB 17

                                   Graphene e l'altra modifica di pulizia della polvere



                       Attrezzatura di trattamento di superficie del plasma per il semiconduttore optoelettronico e circuiti del PWB 18



                                              Legame attivato di superficie di PDMS





10. Assicurazione di Qaulity e dopo i servizi di Salse:





una garanzia da 1 anno, se l'attrezzatura si guasta durante il periodo di garanzia, fornitore dovrebbe sistemare seguito e l'affare di personnelto con fino alla risoluzione dei problemi.

1) Accessori ed informazioni con attrezzatura.

Quando l'attrezzatura è consegnata, il fornitore fornirà un insieme completo dei documenti tecnici riguardo al funzionamento, all'incarico ed alla manutenzione, compreso i manuali di manutenzione e di funzionamento. Il manuale di manutenzione dovrebbe contenere lo schema circuitale, lo schema circuitale del gas ed il diagramma della conduttura.

2) L'installazione

Fornisca tutti i dati dettagliati stati necessari per preparare per l'installazione di attrezzatura del sito.

3) Addestramento

Durante l'installazione, l'addestramento può essere organizzato a distanza, compresi il funzionamento normale, la riparazione e mantenimento, l'analisi dei problemi del carro armato e procedure di emergenza.

4) Consegna dell'attrezzatura da usare e servizio tecnico post-vendita

Il fornitore fornirà i documenti dell'installazione di attrezzatura, funzionamento e manutenzione e supporto tecnico per addestramento dell'operazione. Inoltre una copia della garanzia che indica la data effettiva e la copertura della garanzia e della persona di contatto del venditore.
